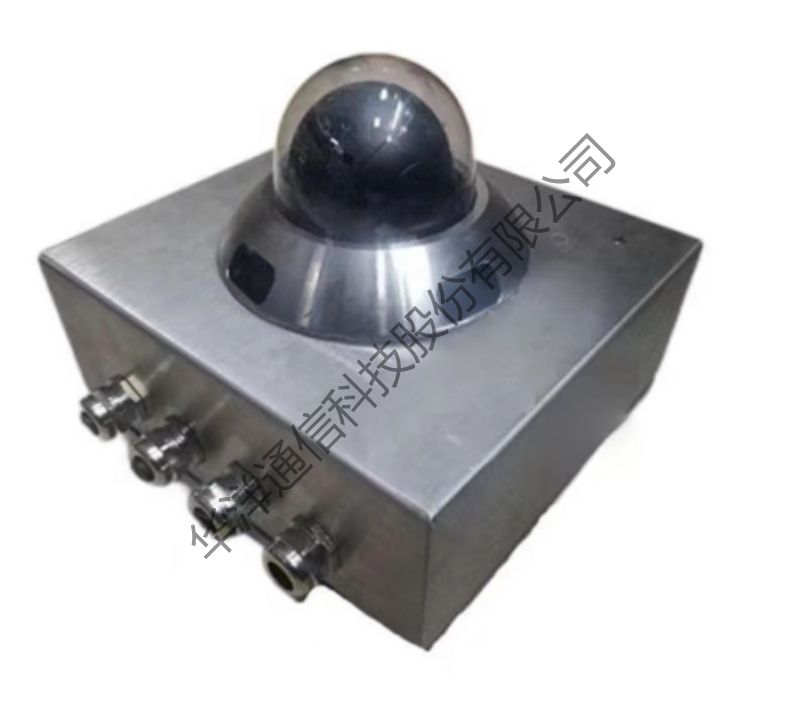

KBA12(C)礦用本安型球型攝像儀（以下簡稱攝像儀）具有體積小，重量輕，低照度，傳輸距離遠等有優點。具有LED紅外燈功能，可以在井下光線不好的地方使用，攝像機具有DSL信號和網絡電信號兩種網絡信號傳輸方式，具備擴音及拾音功能,因此特別適合做監測監控系統的前端設備。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能

1.工作電壓電流：

a) 額定工作電壓：DC12V；

b) 最大工作電流：≤1.4A。

2.圖像質量（照度：在50～300lx條件下）：

a) 水平清晰度不應低于400線；

b) 灰度鑒別等級不小于7級；

c) 最低照度不大于0.05lx（有輔助照明）。

3.DSL信號（本安）

a) 接口數量：2路；

b) 工作電壓峰峰值：3V～12V；

c) 最大傳輸距離：1km（MHYV1*2*7/0.52型電纜）。

4.以太網電口

a) 接口數量：4個；

b) 傳輸方式：TCP/IP全雙工；

c) 傳輸速率：10/100Mbps自適應；

d) 信號工作電壓峰峰值：≤5V；

e) 最大傳輸距離：80m（使用MHYV4×2×1/0.97通信電纜）。

5.云臺旋轉功能

a) 水平旋轉角度范圍：（0～350）°；

b) 俯仰旋轉角度范圍：（0～90）°。

6.聲級強度：≥85dB（A）

7.功能

攝像儀具有在最低照度0.05Lux下能看清實物，并將采集到的實時圖像轉換為DSL信號輸出和以太網電口信號輸出的功能；可見光照明時，輸出圖像為彩色；具有紅外輔助照明功能，當環境照度過低時自動啟動，輸出圖像變?yōu)楹诎祝豢梢酝ㄟ^(guò)以太網接收音頻，并通過揚聲器發聲；具有控制云臺水平旋轉和俯仰旋轉調整功能。

外觀結構

外殼材質：304不銹鋼

外殼防護等級：IP65

外形尺寸：196mm×211mm×197mm

重    量：約4.0kg
