KZH18礦用本安型信號轉換器主要用于斜井巷道、皮帶等需要打點通話的區域，本信號轉換器互相之間可以實現半雙工通信。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能：

1、工作電源

a) 額定工作電壓：DC 18V；

b) 最大工作電流：≤200mA。

2、CAN信號接口

a) 接口數量：1個；

b) 傳輸方式：半雙工，CAN信號；

c) 傳輸速率：5000bps；

d) 信號工作電壓峰峰值：1V～5V；

e) 最大傳輸距離：2km。

3、輸入輸出信號

a) 8路無源開關量接點信號輸入：電阻≤300Ω時可靠導通，對應邏輯“1”；電阻≥90kΩ時可靠斷開，對應邏輯“0”；

b) 8路無源接點信號輸出：開路時，電阻不小于100kΩ；導通時，灌電流2mA時，電壓不大于0.5V。

4、功能

a) 轉換器具有8路輸入和8路輸出信號；

b) 轉換器具有1路CAN信號接口，能夠進行半雙工通信。

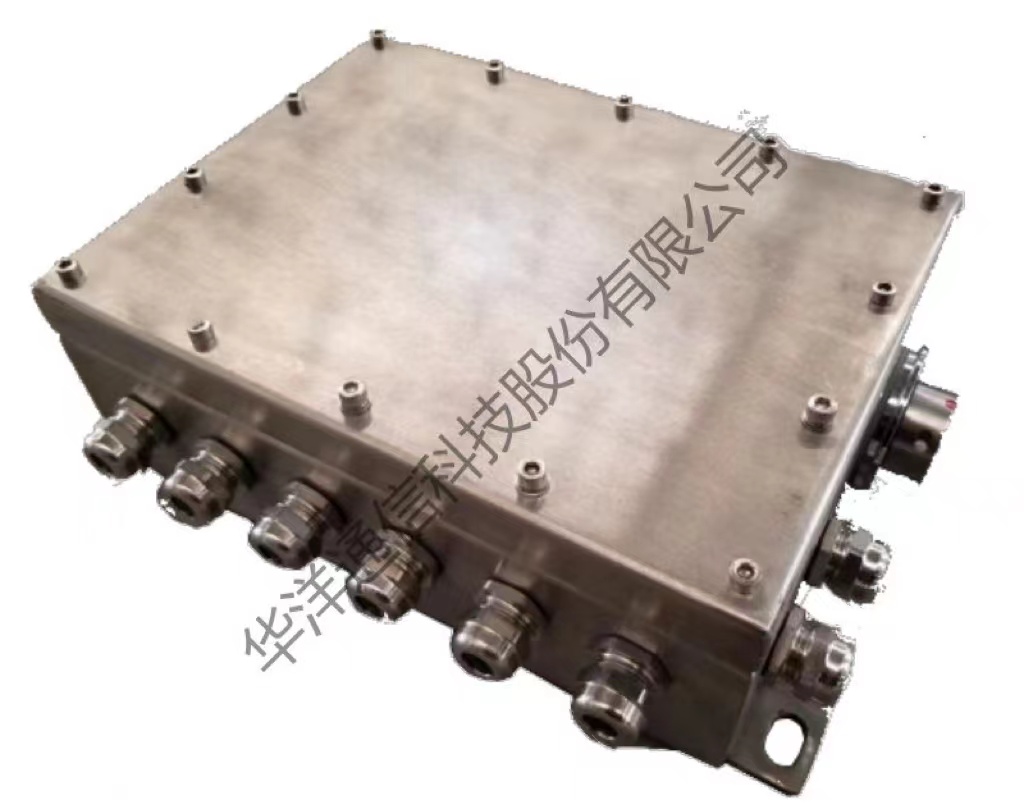

外觀結構

外殼材質：430不銹鋼

外殼防護等級：IP65

外形尺寸：270mm×240mm×105mm

重    量：約4.5kg
