YHC12礦用本安型機車測速圖像采集儀為礦用本質安全型設備，具有前端圖像處理功能，能夠就地輸出圖像處理結果，主要應用于不同場景下的車輛超速抓拍、區間超速抓拍及車輛識別。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能：

1.供電電源

a)額定工作電壓：DC 12V；

b)最大工作電流：≤1.6A。

2.圖像參數（照度在5～300lx條件下）

a)圖像顏色：黑白；

b)分辨率：2448×2048；

3.以太網電口

a)接口數量：3路；

b)傳輸方式：TCP/IP全雙工；

c)傳輸速率：100Mbps；

d)信號工作電壓峰峰值：≤5V；

4.以太網光口

a)接口數量：2路；

b)傳輸方式：TCP/IP全雙工（波長為1310nm）；

c)傳輸速率：100Mbps；

d)光發射功率：-15dBm～0dBm（0.03mW～1mW）；

e)光接收靈敏度：≤-25dBm；

5.輸入輸出信號

a)4路接點型開關量信號輸入：電阻≤300Ω時可靠導通；電阻≥90kΩ時可靠斷開；

b)4路無源繼電器輸出：接點容量為DC12V/1A（阻性負載）；

c)1路脈沖信號輸出：脈沖頻率10Hz，脈沖幅度≥3.5V（拉出電流2mA），脈沖寬度0.5±0.1ms。

主要功能

a)圖像采集儀具有監測運行速度在（20～60）km/h范圍內的機車的功能；

b)圖像采集儀具有超速抓拍的功能，當機車的行駛速度超過設定值時，記錄機車超速的圖片，并輸出開關量信號；

c)圖像采集儀具有通信功能，具有將采集的機車超速圖像轉換為以太網電信號或以太網光信號傳輸?shù)墓δ堋?/span>

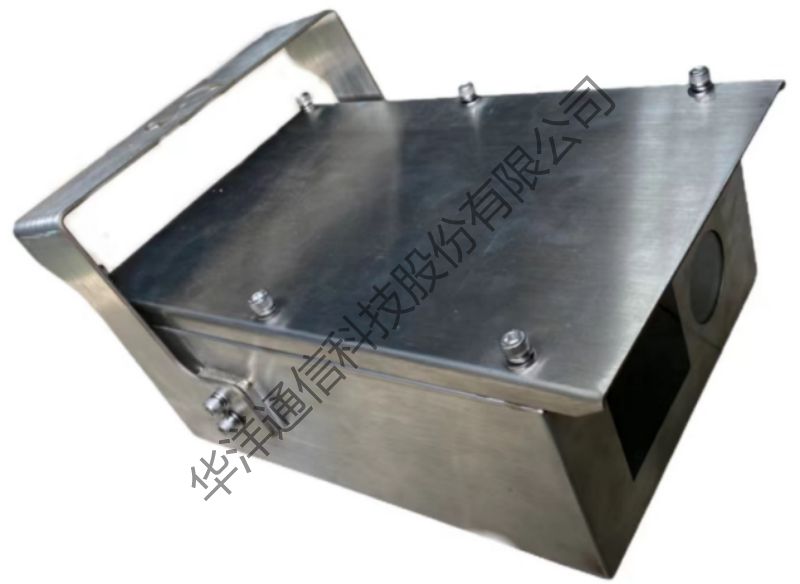

外觀結構

外殼材質：304不銹鋼

外殼防護等級：IP65

外形尺寸：338mm×231mm×183mm

重    量：約4.5kg
